SFP: Od základních principů k aplikačním scénářům

co je SFP ?

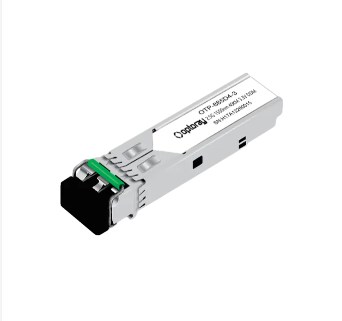

SFP , nebo Small Form-factor Pluggable, je kompaktní, za provozu připojitelný optický transceiver modul široce používaný v moderních síťových zařízeních. Primárním účelem modulů SFP je poskytovat flexibilní síťová rozhraní, která síťovým zařízením umožňují rychle přepínat typy vláken nebo přenosové rychlosti bez výměny celého zařízení. S růstem datových center, podnikových sítí a telekomunikačních komunikací se SFP stalo klíčovou součástí propojující přepínače, směrovače, servery a optické sítě. V tradičních síťových zařízeních různé typy vláken nebo přenosové rychlosti obvykle vyžadují pevná rozhraní, takže upgrady nebo rozšíření jsou nepohodlné. Zásuvný design SFP moduly umožňují snadnou výměnu a upgrady a zároveň podporují různé typy vláken, přenosové rychlosti a vzdálenosti. Tato flexibilita činí SFP nepostradatelné při výstavbě moderních sítí.

Principy modulu SFP

Vnitřní struktura SFP modulů

Modul SFP se skládá hlavně z opticko-elektrického převodníku, vysílače, přijímače a řídicího čipu. Opticko-elektrický převodník převádí elektrické signály na optické signály a naopak, což je hlavní funkce SFP moduly. Vysílač posílá data přes vlákno ve formě světelných signálů, zatímco přijímač převádí příchozí světelné signály zpět na elektrické signály pro síťová zařízení. Řídicí čip řídí komunikaci mezi modulem a zařízením, sleduje výkon a upravuje provozní parametry. Může například monitorovat teplotu, napětí a kvalitu signálu v reálném čase a zajistit tak optimální provoz modulu. Moderní moduly SFP také podporují digitální diagnostické monitorování (DDM), které správcům umožňuje vzdáleně sledovat přenosový výkon a stav modulu.

Jak SFP provádí opticko-elektrickou konverzi

Základní funkce SFP je opticko-elektrická konverze. Na vysílacím konci převádí laserová dioda elektrické signály na optické signály, které putují vláknem do přijímacího konce. Přijímač převádí tyto optické signály zpět na elektrické signály pro zpracování. Během tohoto procesu modul zajišťuje integritu a stabilitu signálu, aby se zabránilo ztrátě dat nebo zpoždění přenosu. Různé moduly SFP implementují opticko-elektrickou konverzi odlišně. Moduly SFP s krátkým dosahem obvykle používají Vertical-Cavity Surface-Emitting Lasers (VCSEL), které jsou nákladově efektivní a energeticky efektivní. Moduly SFP s dlouhým dosahem často používají lasery s distribuovanou zpětnou vazbou (DFB), které podporují větší vzdálenosti s nižším útlumem signálu.

Princip fungování SFP modulů

Činnost modulu SFP lze shrnout do následujících kroků: 1. Síťové zařízení vysílá elektrický signál do vysílače SFP. 2. Laser vysílače převádí elektrický signál na optický signál a posílá jej přes vlákno. 3. Optický signál prochází vláknem do přijímače. 4. Přijímač převádí optický signál zpět na elektrický signál pro síťové zařízení. 5. Řídicí čip monitoruje stav modulu a poskytuje údaje o výkonu prostřednictvím digitální diagnostiky. Vysoce kvalitní moduly SFP dosahují nízké latence, nízké chybovosti a spolehlivého přenosu i ve složitých síťových prostředích a měnících se teplotách.

Typy rozhraní SFP Fiber

Běžné typy rozhraní SFP

Výběr správného rozhraní vlákna je zásadní. Mezi běžná rozhraní SFP patří konektory LC a SC: - LC konektor : Malý tvarový faktor, vhodný pro sítě s vysokou hustotou, běžně používané v datových centrech a podnikových sítích LAN. - SC konektor : Větší, ale stabilnější, vhodný pro průmyslové sítě a přenos na velké vzdálenosti. Jiná rozhraní, jako je MT-RJ a MU, se používají ve specializovaných průmyslových scénářích nebo scénářích s vysokou hustotou. Kompatibilita konektoru a trvanlivost vložení jsou důležité faktory při výběru modulu SFP.

Vliv volby rozhraní na síťový přenos

Typy optických rozhraní ovlivňují fyzickou kompatibilitu i výkon sítě. Konektory LC jsou kompaktní a ideální pro vedení s vysokou hustotou, ale jsou citlivé na těsné ohyby, které mohou zvýšit útlum signálu. SC konektory nabízejí stabilní připojení, ale zabírají více místa. Výběr rozhraní vyžaduje zvážení rozsahu sítě, hustoty zapojení a budoucích potřeb rozšíření. Různé typy konektorů mají také různé požadavky na instalaci a údržbu, což ovlivňuje provozní efektivitu.

Kompatibilita a standardy

Moduly SFP se řídí mezinárodními standardy, aby byla zajištěna interoperabilita mezi dodavateli. Mezi běžné standardy patří řada IEEE 802.3 pokrývající rychlosti Ethernetu, typy vláken a specifikace konektorů. Použití standardních modulů SFP zajišťuje stabilní komunikaci mezi zařízeními a zabraňuje výpadkům sítě způsobeným nekompatibilními konektory.

Analýza přenosové vzdálenosti SFP

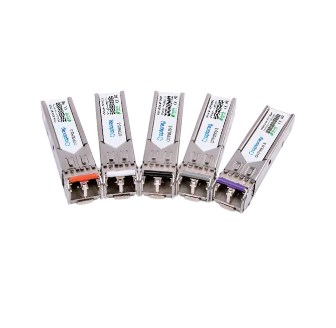

Přenosové vzdálenosti podporované různými moduly SFP

Moduly SFP podporují různé přenosové vzdálenosti v závislosti na typu vlákna a laseru. SFP s krátkým dosahem obvykle pokrývají několik set metrů až několik kilometrů a jsou vhodné pro interní připojení v podnikových sítích a datových centrech. SFP s dlouhým dosahem mohou pokrývat desítky až stovky kilometrů, což je ideální pro telekomunikační a meziměstské sítě.

Faktory ovlivňující přenosovou vzdálenost

Přenosová vzdálenost je ovlivněna typem vlákna, optickým útlumem, okolní teplotou, kvalitou konektoru a výkonem modulu. Jednovidové vlákno podporuje přenos na dlouhé vzdálenosti, ale vyžaduje přesný výkon modulu. Vícevidové vlákno je nákladově efektivní na krátké vzdálenosti, ale má vyšší útlum. Faktory prostředí, jako je teplota, mohou ovlivnit výkon laseru a sílu signálu.

Výběr vhodné přenosové vzdálenosti

Výběr modulu SFP závisí na topologii sítě, prostředí kabeláže a požadavcích na přenos. Multimódové SFP s krátkým dosahem jsou ekonomické pro interní připojení datových center. Pro meziměstské spoje jsou vyžadovány jednorežimové SFP s dlouhým dosahem a pro zajištění stabilního přenosu je třeba vzít v úvahu kvalitu vláken a kompatibilitu konektorů.

Scénáře aplikací SFP

Sítě datových center

V moderních datových centrech, SFP moduly jsou nezbytné pro vysokorychlostní, stabilní a flexibilní připojení k síti. Datová centra mají často stovky nebo tisíce serverů vyžadujících přenos velkého objemu dat. Moduly SFP umožňují správcům flexibilně konfigurovat typ a rychlost vláken podle potřeb zařízení, což umožňuje škálovatelné sítě s vysokou hustotou. Moduly SFP připojitelné za provozu také umožňují efektivní údržbu a upgrady. Pokud server vyžaduje upgrade optického vlákna nebo rychlosti, modul SFP lze vyměnit bez prostojů, což zvyšuje provozní efektivitu.

Podnikové sítě LAN

Podnikové sítě zahrnují více přepínačů, směrovačů a koncových zařízení vyžadujících stabilní LAN komunikaci. Moduly SFP umožňují flexibilní rozšiřování vláken a vysoce výkonná připojení. Pomocí různých modulů SFP lze například optimalizovat propojení mezi budovami, vícepodlažní kancelářské rozvody, videokonference nebo přenosy velkých souborů. Výběr správného modulu SFP také snižuje náklady na kabeláž. SFP s krátkým dosahem a více režimy jsou vhodné pro připojení v rámci podlaží, zatímco SFP s jedním režimem s dlouhým dosahem jsou vhodné pro propojení mezi budovami nebo kampusy.

Telekomunikační operátoři a dálková komunikace

Telekomunikační sítě a metropolitní sítě do značné míry spoléhají na moduly SFP. Optické sítě pokrývající města nebo regiony vyžadují moduly s vysokou přesností, stabilitou a nízkou optickou ztrátou. Jednorežimové SFP s dlouhým dosahem v kombinaci s vysoce kvalitním vláknem umožňují stabilní přenos na desítky nebo stovky kilometrů. Standardizovaná rozhraní a hot-plug design design umožňují rozšiřování sítě nebo upgrady bez výměny stávajícího zařízení a efektivně uspokojují rostoucí požadavky na šířku pásma.

Průmyslová automatizace a aplikace chytrých zařízení

S Průmyslem 4.0 a inteligentní výrobou vyžadují průmyslová zařízení vysoce spolehlivé sítě v reálném čase. Moduly SFP propojují PLC, robotické řídicí systémy, monitorovací sítě a senzory. Průmyslové moduly SFP odolávají vysokým teplotám, prachu a elektromagnetickému rušení. Některé podporují rozšířené teplotní rozsahy a odolnost proti vibracím, což zajišťuje spolehlivý přenos v drsném prostředí.

Optimalizace výkonu SFP a úvahy

Zlepšení účinnosti přenosu

Chcete-li maximalizovat SFP výkon: - **Vyberte vhodný typ vlákna** na základě požadavků na vzdálenost a rychlost. - **Optimalizujte rozložení kabeláže**, abyste se vyhnuli úzkým ohybům a zachovali integritu signálu. - **Sledování stavu modulu** pomocí digitální diagnostiky pro detekci anomálií. - **Zajistěte kompatibilitu rozhraní** se síťovým zařízením, abyste zabránili poklesu výkonu.

Běžné problémy a odstraňování problémů

Mezi běžné problémy SFP patří: - **Ztráta signálu nebo pokles paketů**: Způsobeno ohnutými vlákny, špinavými konektory nebo zastaralými moduly. Vyčistěte nebo vyměňte podle potřeby. - **Zařízení nerozpozná modul**: Zkontrolujte kompatibilitu typu rozhraní a rychlosti. - **Teplotní anomálie nebo přehřívání**: Zlepšete chlazení nebo použijte průmyslové moduly. Systematické odstraňování problémů a pravidelná údržba snižují poruchovost a zajišťují dlouhodobý stabilní provoz.

Doporučené postupy pro používání SFP

Používejte moduly vyhovující standardům: IEEE nebo mezinárodně certifikované SFP zajišťují kompatibilitu a stabilitu. - **Plánujte upgrady sítě**: Vyhraďte si sloty a rozhraní, abyste snížili budoucí náklady na rozšíření. - **Pravidelně čistěte a kontrolujte konektory vláken**: Zabraňte tomu, aby prach nebo kontaminace ovlivnily kvalitu signálu. - **Správa inventáře modulů**: Rychle vyměňte stárnoucí moduly, aby byla zachována kontinuita sítě.

Závěr

SFP moduly jsou v moderních sítích nepostradatelné díky jejich flexibilitě, kompatibilitě a možnostem optimalizace výkonu. Jsou široce používány v datových centrech, podnikových sítích LAN, telekomunikačních sítích a průmyslové automatizaci. Pochopení principů SFP, typů optických rozhraní, přenosových vzdáleností a aplikačních scénářů umožňuje síťovým inženýrům efektivně vybírat a optimalizovat řešení. Vzhledem k tomu, že se síťová technologie vyvíjí a požadavky na data rostou, budou moduly SFP i nadále hrát klíčovou roli při poskytování vysokorychlostních, spolehlivých a škálovatelných připojení. Zvládnutí jejich používání, optimalizace výkonu a údržby zajišťuje podnikům a operátorům efektivní a stabilní přenos sítě.
