Moduly SFP: Napájení dopravního toku moderních sítí

I. Úvod do Moduly SFP

A. HOOK: Páteř moderních sítí

Ve složité síti moderní digitální komunikace, kde data proudí rychlostí světla, existují neochvějné hrdinové neúnavně v zákulisí. Mezi nimi Modul malého formuláře (SFP) Vyniká jako kritická součást a tiše umožňuje vysokorychlostní konektivitu, která poháněla vše od rozsáhlých datových center po váš každodenní internetový zážitek. Tyto kompaktní transceivery jsou často přehlíženy v podstatě páteří současného sítí.

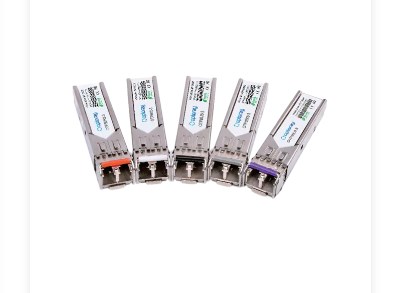

B. Co je to modul SFP?

Modul SFP je kompaktní optický transceiver, který se používá pro aplikace telekomunikace, tak pro aplikace pro telekomunikaci. Jeho primárním účelem je převést elektrické signály na optické signály (a naopak) za účelem usnadnění přenosu dat přes kabely optických vláken nebo zajistit měděnou konektivitu.

1. Definice a účel : Ve svém jádru je modul SFP modul miniaturního převodníku rozhraní Gigabit (GBIC), který umožňuje síťovým zařízením, jako jsou přepínače, směrovače a karty síťového rozhraní (NICS), připojit se k různým kabelům optických vláken nebo měděným kabelem. Působí jako rozhraní a umožňuje datům cestovat přes různé fyzické média.

2. Klíčové vlastnosti :

• Hot-pluggable : SFP lze vložit nebo odstranit ze síťového zařízení bez zapnutí systému, minimalizovat prostoje a zjednodušit údržbu.
• Kompaktní : Jejich malá velikost umožňuje vysokou hustotu portu na síťovém vybavení, což z nich činí ideální pro prostředí omezené prostorem.
• Univerzální : SFPS podporuje širokou škálu síťových standardů, datových rychlostí a vzdáleností, díky čemuž jsou přizpůsobitelné různým potřebám sítě.

C. Krátká historie a evoluce (od GBIC do SFP a dále)

Modul SFP se objevil jako nástupce většího převodníka rozhraní Gigabit Interface Converter (GBIC). Zatímco GBIC byly účinné, jejich objemná velikost omezená hustota portu na síťovém zařízení. Tlak v oboru pro miniaturizaci a vyšší účinnost vedl k rozvoji SFP, který nabídl stejnou funkčnost v výrazně menší stopě. Tento vývoj znamenal klíčový okamžik, což umožnilo výrobcům sítě navrhovat kompaktnější a výkonnější zařízení. Úspěch SFP vydláždil cestu pro ještě rychlejší a pokročilejší transceivery, jako jsou SFP, QSFP a OSFP, z nichž každá posunula hranice rychlostí přenosu dat.

D. Význam v dnešní síťové infrastruktuře

V éře definované masivní spotřebou dat a poptávkou po okamžité komunikaci nelze význam modulů SFP nadhodnotit. Jsou zásadní pro:

• Škálovatelnost : Umožnění sítím snadno se rozšiřuje a přizpůsobuje se rostoucím požadavkům na data pouhým vyměněním modulů.
• Flexibilita : Umožnění jedinému síťovému zařízení podporovat různé typy připojení (např. Krátkodobá vlákna, vlákna nebo měď) změnou SFP.
• Spolehlivost : Poskytování robustních a vysoce výkonných odkazů nezbytných pro kritické aplikace v datových centrech, podnikových sítích a telekomunikacích.

Bez těchto malých, ale silných, komponent by vysokorychlostní, flexibilní a efektivní sítě, na které se spoléháme denně, by prostě nebylo možné.

Ii. Porozumění základům modulu SFP

A. Anatomie modulu SFP

Modul SFP, navzdory své malé velikosti, je sofistikovaným inženýrstvím zahrnujícím několik klíčových komponent, které pracují ve shodě, aby usnadnily přenos dat.

1. Komponenty transceiveru (vysílač, přijímač) : Srdce modulu SFP spočívá v jeho komponentách transceiveru. Na jedné straně je a vysílač (TX), které převádí signály elektrických dat na optické světelné pulzy pomocí laserové diody (pro optiku vlákna) nebo elektrické signály pro měď. Na druhé straně a přijímač (Rx) detekuje tyto příchozí optické světelné pulzy nebo elektrické signály a převádí je zpět na signály elektrických dat, kterým síťové zařízení dokáže porozumět. Tato dvojí funkce je důvod, proč jsou často označovány jako „transceivery“.

2. Elektrické rozhraní : Toto je část modulu SFP, který se připojuje přímo do zařízení hostitelské sítě (např. Port přepínače). Skládá se z řady kolíků, které vytvářejí elektrické připojení, což umožňuje SFP přijímat signály napájení a vyměnit si datové signály s obvodem zařízení. Toto rozhraní dodržuje konkrétní standardy, aby byla zajištěna interoperabilita.

3. Optické rozhraní (LC konektor) : U SFP s optickými vlákny je optické rozhraní, kde se kabel optických vláken připojuje. Nejběžnější typ konektoru používaný pro moduly SFP je LC (Lucent Connector) . Konektory LC jsou konektory s malými faktory známými pro své schopnosti s vysokou hustotou a spolehlivým výkonem, což z nich činí ideální pro kompaktní návrh modulů SFP. Obvykle mají západkový mechanismus, který zajistí bezpečné připojení.

4. Digitální diagnostické monitorování (DDM) / Digitální optické monitorování (DOM) : Mnoho moderních modulů SFP je vybaveno schopnostmi DDM nebo DOM. Tato funkce umožňuje správcům sítě sledovat parametry SFP v reálném čase, jako je optický výstupní výkon, optický vstupní výkon, teplota, proud zkreslení laseru a napájecí napětí transceiveru. DDM/DOM je neocenitelný pro správu sítě, což umožňuje proaktivní řešení problémů, sledování výkonu a prediktivní údržbu, čímž se zvyšuje spolehlivost sítě.

B. Jak fungují moduly SFP

Provozní princip modulu SFP se točí kolem účinné přeměny a přenosu signálů.

1. Konverze signálu (elektrická na optickou a naopak) : Pokud je třeba odesílat data ze síťového zařízení přes kabel z optického vlákna, jsou signály elektrických dat ze zařízení přiváděny do vysílače SFP. Vysílač převádí tyto elektrické signály na světelné impulsy (pomocí laseru VCSEL nebo DFB pro vlákno SFP nebo specifické elektrické signály pro měděné SFP). Tyto světelné impulsy pak procházejí kabelem optických vláken. Na přijímajícím konci detekuje přijímač modulu SFP tyto světelné pulzy a převádí je zpět na elektrické signály, které se poté přenášejí na připojené síťové zařízení.

2. Role při přenosu dat přes kabely z optických vláken : SFP jsou klíčovými zprostředkovateli ve vláknových optických sítích. Umožňují vysokorychlostní přenos dat na dlouhé vzdálenosti, které by nebyly nemožné při tradiční měděné kabeláž nad určitými délkami. Převedením elektrických signálů na světlo překonávají omezení elektrického odporu a elektromagnetického rušení, což umožňuje robustní a rychlý tok dat na velké vzdálenosti v datových centrech, mezi budovami nebo dokonce v městech.

C. Klíčové výhody modulů SFP

Rozsáhlé přijetí modulů SFP je z velké části způsobeno významnými výhodami, které nabízejí při navrhování a provozu sítě.

1. Flexibilita a škálovatelnost : SFPS poskytuje bezkonkurenční flexibilitu. Jediný síťový přepínač může podporovat různé typy připojení (např. Multimodové vlákno s krátkým dosahem, vlákno s dlouhým rozsahem nebo měděnou ethernetem) jednoduše naplněním svých portů SFP příslušnými moduly. Tato modularita umožňuje sítím snadno škálovat a přizpůsobit se měnícím se požadavkům, aniž by bylo nutné vyměňovat celé síťová zařízení.

2. Nákladová efektivita : Umožněním správcům sítě zakoupit pouze konkrétní transceivery potřebné pro aktuální aplikace, SFP snižují počáteční náklady na hardware. Jejich schopnosti přírody a DDM navíc zjednodušují jejich údržbu a řešení problémů, což vede k nižším provozním nákladům v průběhu času.

3. Horká příroda : Jak již bylo zmíněno, SFP lze vložit nebo odstranit, když je síťové zařízení funkční. Tato funkce „hot-swappable“ minimalizuje prostoje v síti během upgradů, náhrad nebo řešení problémů, což zajišťuje nepřetržitou dostupnost služeb.

4. Standardizace (MSA - Multi -source dohoda) : Návrh a funkčnost modulů SFP se řídí více zdrojovou dohodou (MSA). Tato dohoda o celém odvětví zajišťuje, že SFP od různých výrobců jsou interoperabilní, zabraňují uzamčení dodavatele a podporuje konkurenční trh. Tato standardizace je hlavní výhodou a poskytuje uživatelům širokou škálu možností a zajišťuje kompatibilitu napříč různými síťovými zařízeními.

Iii. Typy modulů SFP

Všestrannost modulů SFP je do značné míry připisována široké škále dostupných typů, z nichž každá je navržena tak, aby splňovala specifické požadavky na sítě týkající se rychlosti dat, přenosové vzdálenosti a typu vlákna. Porozumění těmto kategoriím je nezbytné pro výběr vhodného SFP pro jakoukoli danou aplikaci.

A. kategorizace podle rychlosti dat

Moduly SFP jsou primárně kategorizovány podle maximální rychlosti dat, kterou mohou podporovat. To určuje jejich vhodnost pro různé ethernetové standardy.

Kategorie	Rychlost dat	Popis	Běžné typy	Typ vlákna/kabelu	Typická vzdálenost
100Base (Fast Ethernet)	100 Mbps	Navrženo pro rychlé ethernetové aplikace, používané ve starých systémech nebo specifických průmyslových aplikacích.	100Base-FX, 100Base-LX	Multi-režim nebo jednorázové vlákno	Až 2 km (FX), až 10 km (LX)
1000BASE (Gigabit Ethernet)	1 Gbps	Nejběžnější typ, široce používaný v podnikových sítích a datových centrech.	1000BASE-SX	Multi-Mode Fiber (MMF)	Až 550 metrů
			1000BASE-LX/LH	Jednorázové vlákno (SMF)	Až 10 km
			1000BASE-ZX	Jednorázové vlákno (SMF)	Až 70-80 km
			1000BASE-T	Měď (RJ45)	Až 100 metrů

B. kategorizace podle vlnové délky/vzdálenosti

Kromě rychlosti dat jsou SFP také klasifikovány vlnovou délkou světla, které používají, a maximální vzdáleností, kterou mohou pokrýt.

Kategorie	Vlnová délka/metoda	Popis	Typické použití
Krátký přístup (SR)	850 nm	Navrženo pro kratší vzdálenosti nad víceúčelovými vlákny.	Intra-building, odkazy datového centra
Dlouhostupňový (LR)	1310 nm	Navrženo pro delší vzdálenosti nad jednorázovým vláknem.	Inter-building, sítí kampusu
Prodloužená doprava (ER)	1550 nm	Nabízí ještě větší vzdálenosti oproti vláknu s jedním režimem.	Metropolitní sítě (MANS), Long-Haul Enterprise Connections

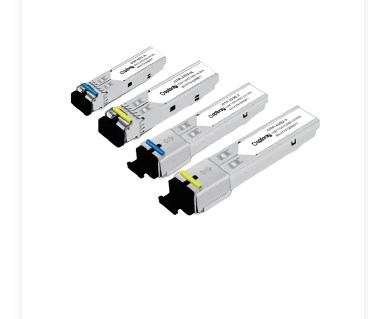

Obousměrné (bidi) SFPS	Dvě různé vlnové délky (např. 1310/1490 nm)	Přenáší a přijímá data přes jediný pramen optického kabelu.	Vlákno pro domácí (FTTH) aplikace
CWDM SFPS (hrubé multiplexování dělení vlnové délky)	Široce rozložené vlnové délky (např. 1270-1610 nm)	Umožňuje více datových kanálů na jednom vlákně pomocí různých vlnových délek. Nákladově efektivní na střední vzdálenosti.	Metro Ethernet, Enterprise Networks
DWDM SFPS (husté vlnové délky multiplexování)	Úzce rozložené vlnové délky (např. C-pásmo 1530-1565 nm)	Umožňuje výrazně vyšší počet kanálů a větší šířku pásma přes jedno vlákno.	Dlouhodobé sítě s vysokou kapacitou

C. Specializované moduly SFP

Kromě standardních aplikací Ethernet jsou SFP také přizpůsobeny pro jiné síťové protokoly.

1. Fiber Channel SFPS : Tyto moduly jsou speciálně navrženy pro sítě Fibre Channel, které se běžně používají ve sítě úložiště (SANS). Podporují různé rychlosti vlákniny (např. 1G, 2G, 4G, 8G) a jsou zásadní pro vysokorychlostní přenos dat mezi servery a úložnými zařízeními.

2. SONET/SDH SFPS : Synchronní optická síť (SONET) a synchronní digitální hierarchie (SDH) jsou standardizované protokoly pro přenos digitálních informací přes optické vlákno. SFP jsou k dispozici pro podporu různých sazeb SONET/SDH (např. OC-3, OC-12, OC-48), což umožňuje jejich použití v telekomunikačních sítích pro přenos hlasu a dat.

IV. SFP vs. SFP vs. QSFP vs. OSFP

Vzhledem k tomu, že požadavky sítě nadále eskalují, vedl vývoj optických transceiverů k rodině modulů, z nichž každá byla navržena tak, aby podporovala postupně vyšší datovou rychlost. Zatímco moduly SFP položily základy pro kompaktní, hot-pluggovaní transceivery, objevily se následné iterace, aby uspokojily neukojitelnou poptávku po šířce pásma. Pochopení rozdílů mezi těmito formami je zásadní pro navrhování a modernizaci vysoce výkonných sítí.

Typ modulu	Celé jméno	Typická rychlost dat	Klíčové vlastnosti	Běžné aplikace
SFP	Malý formulář pro formulář	1 Gbps	Kompaktní, hot-pluggable, předchůdce SFP.	Gigabit Ethernet, 1G Fiber Channel, spojovací spínače/směrovače/servery.
SFP	Vylepšené malé formy faktoru	10 Gbps	Fyzicky podobná velikost jako SFP, vyšší rychlost, pohybuje nějakou kondicionování signálu k hostování.	10 Gigabit Ethernet, odkazy na přepínače serveru na tor, odkazy mezi přepínání v datových centrech.
QSFP	Quad Small Form-Factor Pluggable Plus	40 Gbps	Přenáší pruhy 4 x 10 Gbps, vyšší hustotu než 4x SFP.	40 Gigabit Ethernet, Infiniband, Uplinks s vysokou šířkou šířky.
QSFP28	Quad Small Form-Factor pluggable 28	100 Gbps	Přenáší pruhy 4 x 25 Gbps.	100 Gigabit Ethernet, propojení datových center, Links Core Network.
QSFP56	Quad Small Form-Factor Pluggable 56	200 Gbps	Přenáší 4 x 50 Gbps PAM4 pruhů.	200 Gigabit Ethernet, sítě datového centra příštího generace.
QSFP-DD	Quad Malý forma-faktorový zásuvka s dvojitou hustotou	200/400/800 Gbps	Zdvojnásobí elektrické pruhy na 8, podobný tvarový faktor jako QSFP.	Datová centra s ultra vysokou hustotou, cloudové sítě.
OSFP	Octal Small Form-Factor pluggable	400/800 Gbps	Podporuje 8 elektrických pruhů, o něco větší než QSFP-DD pro lepší tepelné řízení.	Společnost Crezence 400G a budoucí nasazení 800G, Hyperscale Data Centers.

E. Kdy použít: Aplikační scénáře a požadavky na síť

Volba mezi SFP, SFP, QSFP a OSFP zcela závisí na konkrétních požadavcích na síť:

• SFP (1 Gbps) : Ideální pro tradiční připojení Gigabit Ethernet, starší síťové vybavení a scénáře, kde je dostatečná šířka pásma 1 Gbps, jako jsou základní kancelářské sítě nebo spojovací okrajová zařízení.
• SFP (10 Gbps) : Standard pro 10 gigabit ethernet. Nezbytné pro připojení serverů s přepínači špičkových (TOR), odkazy mezi přepínání v datovém centru a podnikové páteřní sítě, kde je aktuálním požadavkem na rychlost 10 Gbps.
• QSFP (40/100/200/400 Gbps) :
  • QSFP (40 Gbps) : Používá se pro agregaci odkazů 10G, připojení k přepínači a uplinks v datových centrech.
  • QSFP28 (100 Gbps) : Workhorse pro propojení 100g datového centra, spojení s sítěmi a připojení serveru s vysokou hustotou.
  • QSFP56/QSFP-DD (200/400/800 Gbps) : Zásadní pro datová centra Hyperscale, poskytovatele cloudu a extrémně vysoká šířka šířky šířky, kde je maximální hustota portů a šířka pásma prvořadá.
• OSFP (400/800 Gbps) : Používá se také pro špičkové 400g a budoucí 800 g nasazení, zejména pokud jsou klíčové úvahy o tepelném řízení a budoucnosti, často ve velkých datových centrech a sítích poskytovatelů služeb.

Stručně řečeno, jak se rychlosti sítě neustále zrychlují, hraje každý faktor transceiveru zásadní roli v různých vrstvách síťové infrastruktury, což zajišťuje, že požadavky na šířku pásma jsou efektivně a nákladově efektivně splněny.

V. Aplikace modulů SFP

Rozsáhlé adopce a nepřetržitý vývoj modulů SFP pramení z jejich kritické role v rozmanitém rozsahu síťových prostředí. Díky jejich všestrannosti, kombinovaná s jejich schopností podporovat různé rychlosti a vzdálenosti, z nich činí nepostradatelné komponenty téměř ve všech aspektech moderní digitální infrastruktury.

A. Datová centra

Datová centra jsou možná nejvýznamnějšími příjemci technologie SFP. V těchto prostředích s vysokou hustotou a šířkou pásma jsou SFP zásadní pro:

• Připojení serveru : Připojení jednotlivých serverů s přepínači špičkových (TOR), což umožňuje přenos vysokorychlostních dat pro virtuální stroje, aplikace a úložiště.
• Odkazy mezi přepínacími přepínači (ISL) : Poskytování spojení s vysokou šířkou šířky mezi různými vrstvami přepínačů (např. Přístup k agregaci, agregaci k jádru) v datovém centru, zajišťování rychlého toku dat napříč síťovou látkou.
• Interconnect Data Center (DCI) : Pro propojení geograficky oddělených datových center, často využívajících dlouhostupňové SFP (jako 1000Base-LX/LH nebo ZX) nebo vyšší rychlostní moduly QSFP k překlenutí vzdáleností přes vlákno s jedním režimem.
• Sítě úložiště (SANS) : SFP Fibre Channel se speciálně používají v SANS pro připojení serverů k úložným poli, což usnadňuje přístup k vysokorychlostním přístupům na úrovni bloků pro kritické aplikace.

B. Enterprise Networks (LAN/WAN)

Moduly SFP jsou zásadní pro návrh a provoz sítě podnikových místních oblastí (LAN) a široké sítě (WANS), od malých podniků po velké korporace.

• Páteř kampusu : Spojení budov nebo různých oddělení ve velké síti kampusu, často používající SFP s vlákny s jedním režimem pro delší vzdálenosti.
• Distribuční a přístupové vrstvy : Poskytování vysokorychlostních uplinks z přepínačů přístupových vrstev (připojení zařízení koncových uživatelů) s distribučními vrstvami přepínačů, což zajišťuje výkon sítě pro velké množství uživatelů.
• Bezdrátový přístupový bod backhaul : Ve větším nasazením lze SFP použít k připojení vysokokapacitních bezdrátových přístupových bodů k kabelové síťové infrastruktuře.
• Spojení staršího vybavení : 1000BASE-T SFP umožňují moderní přepínači optických vláken, aby se připojily ke starším měděným zařízením nebo segmentům sítě.

C. telekomunikace (Ftth, Metro Ethernet)

Odvětví telekomunikací silně spoléhá na moduly SFP pro poskytování vysokorychlostních služeb do domácností a podniků.

• Vlákno do domu (FTTH) : BIDI SFP se běžně používají v pasivních optických sítích (PON) pro nasazení FTTH, což umožňuje obousměrnou komunikaci na jednom vlákně, což snižuje náklady na zavádění vláken.
• Metro Ethernet : SFP, včetně variant CWDM a DWDM, jsou nedílnou součástí metropolitních oblastí (MANS), což poskytovatelům služeb umožňuje poskytovat ethernetové služby s vysokou šířkou napříč městskými a příměstskými oblastmi. Umožňují efektivní využití infrastruktury vláken multixováním více služeb na jedno vlákno.
• Mobile Backhaul : Připojení buněčných základních stanic k hlavní síti a zajištění vysokorychlostního přenosu dat pro mobilní komunikaci.

D. Síťové sítě úložiště (SAN)

Jak již bylo zmíněno stručně, SAN jsou kritickou oblastí aplikace pro specializované moduly SFP.

• Konektivita vlákna : SFP Fibre Channel (např. 1G, 2G, 4G, 8G, 16G Fibre Channel) jsou speciálně navrženy pro protokol Fibre Channel, který je optimalizován pro vysokorychlostní přenos dat s nízkou latencí mezi servery a sdílenými úložnými zařízeními. Tyto moduly jsou nezbytné pro zajištění výkonu a spolehlivosti systémů ukládání kritických misí.

E. Industrial Ethernet

Kromě tradičních IT prostředí se moduly SFP stále více vyskytují v průmyslových prostředích, kde robustní a spolehlivé sítě je zásadní pro automatizační a řídicí systémy.

• Průmyslové kontrolní systémy : Připojení PLC (programovatelné logické řadiče), senzory a pohony ve výrobních závodech, inteligentních továrnách a energetických sítích.
• Tvrdá prostředí : SFP průmyslové třídy jsou navrženy tak, aby odolaly extrémních teplotách, vibracím a elektromagnetickému rušení, což zajišťuje stabilní provoz sítě v náročných průmyslových podmínkách.
• Konektivita na dlouhou vzdálenost : Poskytování spolehlivé komunikace na velké vzdálenosti ve velkých průmyslových komplexech, kde by měděná kabeláž byla nepraktická nebo náchylná k zásahu.

Z jádra internetu po tovární podlahu jsou v podstatě moduly SFP neozbrojenými hrdiny, kteří poskytují nezbytná optická a elektrická rozhraní, což umožňuje bezproblémové, vysokorychlostní tok dat, které podporuje náš vzájemně propojený svět.

Vi. Výběr správného modulu SFP

Výběr příslušného modulu SFP je kritické rozhodnutí, které přímo ovlivňuje výkon sítě, spolehlivost a efektivitu nákladů. S dostupnou širokou škálu typů SFP vyžaduje informovanou volbu pečlivé zvážení několika klíčových faktorů.

A. Úvahy o kompatibilitě (uzamčení dodavatele, SFP třetích stran)

Jedním z nejdůležitějších aspektů při výběru modulu SFP je kompatibilita.

• Zamykání dodavatele : Mnoho výrobců síťových zařízení (např. Cisco, Juniper, HP) implementuje proprietární kódování ve svých transceiverech, což znamená, že jejich zařízení mohou vydávat varování nebo dokonce odmítnout pracovat s SFP od jiných prodejců. Tato praxe, známá jako uzamčení dodavatele, může omezit vaše volby a zvýšit náklady.
• SFP třetích stran : Vysoce kvalitní výrobci SFP třetích stran produkují moduly, které plně v souladu s normami MSA (více zdrojových dohody) a jsou kódovány tak, aby byly kompatibilní s hlavními značkami síťového zařízení. Mohou nabídnout značné úspory nákladů bez ohrožení výkonu za předpokladu, že pocházejí od renomovaných dodavatelů. Před zakoupením vždy ověřte kompatibilitu SFP třetích stran s modelem konkrétního síťového zařízení.

B. Síťové požadavky (rychlost dat, vzdálenost, typ vlákna)

Základní technické požadavky vaší sítě určují typ potřebného SFP.

• Rychlost dat : Určete požadovanou šířku pásma pro váš odkaz. Potřebujete 1 Gbps (SFP), 10 Gbps (SFP), 40 Gbps (QSFP), 100 Gbps (QSFP28) nebo dokonce vyšší rychlosti (QSFP-DD, OSFP)? Toto je primární filtr pro váš výběr.
• Vzdálenost : Jak daleko jsou dvě připojená zařízení?
  • Pro krátké vzdálenosti (např. V rámci stojanu nebo v jedné místnosti) by stačily měděné SFP (1000Base-T) nebo krátkostaré vlákno SFP (1000BASE-SX).
  • Pro střední vzdálenosti (např. V budově nebo kampusu) jsou běžné dlouholeté vláknité SFP (1000BASE-LX/LH).
  • Pro prodloužené vzdálenosti (např. Mezi budovami, napříč městem) může být nutný prodloužený SFP (1000Base-ZX) nebo DWDM SFP.
• Typ vlákna :
  • Multi-Mode Fiber (MMF) : Používá se pro kratší vzdálenosti, obvykle s SX SFP. Ujistěte se, že SFP odpovídá velikosti jádra a modální šířky pásma vašeho kabelu MMF (např. OM1, OM2, OM3, OM4, OM5).
  • Jednorázové vlákno (SMF) : Používá se pro delší vzdálenosti, obvykle s LX/LH, ZX, BIDI, CWDM nebo DWDM SFPS.

C. Environmentální faktory (teplota, průmyslová třída)

Zvažte provozní prostředí, ve kterém bude nasazen modul SFP.

• Teplotní rozsah : Standardní SFP pracují v komerčních teplotních rozsazích (0 ° C až 70 ° C). Avšak pro nasazení v nepodmíněných prostorech, venkovních přílohách nebo průmyslovém nastavení možná budete potřebovat Průmyslová třída SFPS (často hodnoceno na -40 ° C až 85 ° C), aby byla zajištěna spolehlivý provoz při extrémních kolísách teploty.
• Vlhkost a vibrace : I když jsou méně běžné, některé specializované SFP jsou navrženy tak, aby vydržely vyšší úrovně vlhkosti nebo vibrací, což by mohlo být v některých průmyslových nebo venkovních aplikacích kritické.

D. Náklady vs. výkon

Vyvážení nákladů a výkonnosti jsou vždy úvahou.

• Potřeby výkonu : Neohrožujte výkon, pokud vaše aplikace vyžaduje vysokou šířku pásma a nízkou latenci. Nedostatečné specifikace SFP může vést k problémům v síti a špatnému uživatelskému prostředí.
• Rozpočtové omezení : Zatímco skutečné OEM SFP mohou být drahé, renomované možnosti třetích stran často poskytují nákladově efektivní alternativu bez obětování kvality nebo výkonu. Vyhodnoťte celkové náklady na vlastnictví, včetně potenciálních budoucích upgradů a údržby.

E. Důležitost DDM/DOM pro monitorování

Digitální diagnostické monitorování (DDM) nebo digitální optické monitorování (DOM) je klíčovou funkcí, která by měla být upřednostňována při výběru SFP, zejména pro kritické vazby.

• Monitorování v reálném čase : DDM/DOM umožňuje správcům sítě monitorovat klíčové parametry, jako je napájení optického přenosu, optický přijímací výkon, proud zkreslení laseru, teplota a napájecí napětí v reálném čase.
• Proaktivní odstraňování problémů : Tato data jsou neocenitelná pro identifikaci potenciálních problémů dříve, než způsobí výpadky sítě (např. Ponižující optický výkon označující špinavý konektor nebo selhávající modul).
• Prediktivní údržba : Sledováním trendů ve výkonu SFP mohou administrátoři aktivně naplánovat údržbu a zabránit neočekávaným prostojům.
• Analýza rozpočtu propojení : Data DDM pomáhají při ověření rozpočtu optického spojení a zajištění toho, aby síla signálu byla v přijatelných limitch pro spolehlivou komunikaci.

Pečlivým hodnocením těchto faktorů mohou odborníci na síť vybrat nejvhodnější moduly SFP, které splňují jejich specifické technické požadavky, rozpočtové omezení a provozní požadavky, což zajišťuje robustní a efektivní síťovou infrastrukturu.

Vii. Instalace a údržba

Správná instalace a pečlivá údržba jsou zásadní pro maximalizaci životnosti a zajištění spolehlivého výkonu modulů SFP ve vaší síťové infrastruktuře. Zatímco SFP jsou navrženy pro snadné použití, dodržování osvědčených postupů může zabránit běžným problémům a rozšířit jejich provozní účinnost.

A. Osvědčené postupy pro instalaci

Instalace modulu SFP je obecně jednoduchá díky svému designu zavěšenému, ale vždy by se mělo dodržovat několik klíčových postupů:

1. Zpracovat opatrně : Moduly SFP, zejména jejich optická rozhraní, jsou citlivé komponenty. Vždy je manujte jejich kovovým krytem a vyhýbejte se dotyku optického portu nebo elektrických kolíků.
2. Čistota je prvořadá : Před vložením SFP nebo připojením kabelu z optického vlákna se ujistěte, že optický port SFP i koncový konektor vlákna jsou čisté. Dokonce i mikroskopické prachové částice mohou výrazně degradovat optický výkon. Používejte specializované nástroje pro čištění optických vláken (např. Ubrousky bez chrup a čisticí kapalinu nebo čisticí prostředky na jedno kliknutí).
3. Správná orientace : Většina SFP má specifickou orientaci pro vložení. Ujistěte se, že modul je správně zarovnán s portem na síťovém zařízení. Hladce by se měl sklouznout jemným tlačením, dokud neklikne na místo. Nikdy nenuťte SFP do portu.
4. Zajistěte západku : Po vložení se zajistěte, aby byl zabezpečen do portu správně zabezpečený mechanismus SFP (pokud je přítomen). U SFP z optických vláken připojte konektory LC Fiber, dokud bezpečně kliknou do optických portů modulu.
5. S odpovídající typy transceiveru a vláken : Vždy ověřte, že modul SFP (např. Multi-režim nebo jeden režim) odpovídá typu použitého optického kabelu. Neshodné komponenty povedou k selhání propojení.
6. Ochrana ESD : Při manipulaci s SFP vždy používejte antistatická opatření (např. ESD zápěstí), abyste zabránili poškození elektrostatického výtoku.

B. Odstraňování problémů s běžnými problémy SFP

Navzdory správné instalaci mohou někdy nastat problémy. Zde jsou běžné problémy související s SFP a počáteční kroky odstraňování problémů:

1. Odkaz dolů : Toto je nejběžnější problém, který naznačuje žádné aktivní připojení.

• Zkontrolujte fyzické připojení : Zajistěte, aby oba konce vlákna nebo měděného kabelu byly bezpečně připojeny k SFP a že SFP jsou plně usazeny ve svých příslušných portech.
• Ověřte kompatibilitu SFP : Potvrďte, že oba SFP jsou vzájemně kompatibilní (např. Stejná rychlost, vlnová délka a typ vláken) a se síťovými zařízeními, do kterých jsou zapojena.
• Zkontrolujte vlákno/kabel : Zkontrolujte jakékoli viditelné poškození kabelu z optických vláken (zlomy, řezy) nebo měděné kabely.
• Čisté konektory : Špinavé koncové postavení vlákna jsou čarou příčinou problémů s propojením. Vyčistěte optický port SFP i konektor vlákna.
• SWAP komponenty : Pokud je to možné, zkuste vyměnit SFP se známým dobrým nebo zkuste SFP v jiném portu na přepínači. Vyzkoušejte také jiný kabel vlákna.
• Zkontrolujte data DDM/DOM : Pokud je k dispozici, použijte DDM/DOM ke kontrole optického přenosu a přijímání úrovně výkonu. Nízká přijímací energie často označuje špinavý konektor, vadný vlákno nebo problém s přenosem SFP.
• Konfigurace portu : Zajistěte, aby byl port přepínače povolen a správně nakonfigurován (např. Rychlost, Nastavení duplexu).

2. Chyby CRC (cyklické chyby kontroly redundance) : Ty označují poškozené datové pakety, často kvůli problémům s integritou signálu.

• Špinavé konektory : Primární příčina. Důkladně vyčistěte všechna optická připojení.
• Vadné vlákno : Poškozené nebo nekvalitní vlákno může zavést chyby. Otestujte nebo vyměňte vlákno.
• Problémy s vzdáleností/útlumem : Odkaz může být příliš dlouhý pro typ SFP, nebo může dojít k nadměrné ztrátě signálu (útlum) ve vlákně. Zkontrolujte hodnoty rozpočtu odkazu a hodnoty DDM.
• Vadný SFP : Samotný SFP může být vadný. Zkuste to vyměnit.

3. Problémy s mocí : Modul SFP není rozpoznán ani nevykazuje nízký výkon.

• Nedostatečná síla od hostitele : Ujistěte se, že port síťového zařízení dodává odpovídající výkon.
• Vadný SFP : Samotný SFP může kreslit příliš mnoho energie nebo být vadný.
• Přehřátí : Pokud se SFP přehřívá, může to snížit výkon nebo vypnutí. Zajistěte správné proudění vzduchu kolem síťového zařízení.

C. Čištění a péče o optická rozhraní

Optická rozhraní konektorů SFP a vláken jsou velmi citlivé na kontaminaci. Jedna částice prachu může blokovat nebo rozptýlit světlo, což vede k významné ztrátě signálu a degradaci výkonu.

• Před připojením vždy čistěte : Udělejte ze standardní praxe pro čištění koncových vláken a portů SFP pokaždé, když je připojíte.
• Použijte správné čisticí nástroje : Investujte do vysoce kvalitních ubrousků na čištění optických vláken, čištění tekutiny (např. Isopropylalkohol speciálně pro optiku vlákna) nebo vyhrazené čisticí prostředky na jedno kliknutí.
• Nikdy nepoužívejte stlačený vzduch : Stlačený vzduch může tlačit kontaminanty dále do konektoru nebo portu SFP.
• Udržujte čepice prachu : Pokud se nepoužíváte, vždy udržujte ochranné uzávěry prachu jak na modulech SFP, tak na optické kabely vlákna, abyste zabránili kontaminaci.

D. Bezpečnostní úvahy (bezpečnost laseru)

Moduly SFP využívají lasery pro optický přenos, které mohou představovat bezpečnostní riziko, pokud se zachází s nesprávným zpracováním.

• Neviditelné laserové záření : Světlo emitované transceivery optických vláken je často neviditelné pro lidské oko, což je obzvláště nebezpečné.
• Nikdy se nedívejte přímo do optického portu : Nikdy se nedívejte přímo do aktivního optického portu SFP nebo na konec připojeného kabelu optických vláken. To může způsobit závažné a trvalé poškození očí.
• Sledujte bezpečnostní štítky : Vždy dodržujte varování a štítky laserových bezpečnosti na modulech SFP a síťové zařízení.
• Použijte správné vybavení : Při testování nebo odstraňování problémů použijte spíše optický měřič napájení nebo jiné vhodné zařízení navržené pro testování optických vláken, než na přímé vizuální kontrolu.

Dodržováním těchto pokynů pro instalaci a porozuměním běžných kroků odstraňování problémů mohou správci sítě zajistit dlouhověkost a maximální výkon svých modulů SFP, což přispívá ke stabilní a efektivní síti.

Viii. Budoucí trendy v technologii SFP

Svět vytváření sítí je ve věčném stavu evoluce, vedený neúnavnou poptávkou po vyšší šířce pásma, nižší latencí a vyšší účinností. Technologie SFP, která je v popředí optické připojení, se těmto požadavkům neustále přizpůsobuje. Několik klíčových trendů formuje budoucnost modulů SFP a jejich pokročilejších protějšků.

A. Vyšší rychlosti (např. SFP-DD)

Nejvýznamnějším trendem je nepřetržitý tlak na vyšší datové rychlosti. Vzhledem k tomu, že se 100 Gbps a 400 Gbps stávají běžnějšími, průmysl se již dívá na další generaci rychlostí.

• 800 Gbps a dále : Moduly jako QSFP-DD (Quad Small Form-Factor Pluggable dvojitou hustotu) a OSFP (Octal Small Form-Factor Pluggable) vedou náboj za 400 Gbps a aktivně se vyvíjejí pro 800 Gbps a dokonce 1,6 TBP. Těchto pokroků je dosaženo zvýšením počtu elektrických pruhů a použitím složitějších modulačních schémat (jako PAM4).
• SFP-DD (malá forma-faktorová pluggable dvojitá hustota) : Jedná se o rozvíjející se faktor formy, jehož cílem je přinést vyšší hustotu a rychlosti (např. 50 Gbps, 100 Gbps) k tradičnímu formovému faktoru SFP zdvojnásobením počtu elektrických pruhů. To umožňuje větší šířku pásma v rámci známé stopy SFP a nabízí přesvědčivou cestu upgradu pro stávající infrastrukturu založenou na SFP.

B. Integrace s pokročilými funkcemi

Budoucí moduly SFP nejsou jen o rychlosti; Zahrnují také více inteligence a pokročilých funkcí.

• Vylepšené DDM/DOM : Zatímco DDM/DOM je již běžný, očekávejte sofistikovanější diagnostiku v reálném čase, prediktivní analýzu a dokonce i samoléčivé schopnosti, které mají být integrovány do transceiverů. To umožní ještě podrobnější monitorování a proaktivní správu sítě.
• Bezpečnostní funkce : Jakmile se zabezpečení sítě stává prvořadou, mohou transceivery zahrnovat vložené bezpečnostní prvky, jako jsou šifrovací schopnosti nebo vylepšené autentizační mechanismy, aby chránily data ve fyzické vrstvě.
• Nižší spotřeba energie : S rostoucí hustotou síťového vybavení a rostoucími náklady na energii zůstává energetická účinnost kritickým cílem návrhu. Budoucí SFP se budou i nadále zaměřovat na snižování spotřeby energie za bit a přispívat do zelenějších datových center a nižších provozních nákladů.

C. Role v sítích 5G a IoT

Proliferace bezdrátové technologie 5G a masivní rozšíření internetu věcí (IoT) vytvářejí bezprecedentní požadavky na síťovou infrastrukturu a moduly SFP hrají zásadní roli při umožnění těchto transformací.

• 5G Backhaul : Moduly SFP a QSFP jsou nezbytné pro připojení s vysokou šířkou pásma, která propojují základní stanice 5G s hlavní sítí. Jakmile se vyvíjí sítě 5G, bude pro zpracování obrovského datového provozu generovaného vylepšeným mobilním širokopásmovým připojením, ultra spolehlivou komunikací s nízkou latencí a masivní komunikací s nízkou latencí a masivní komunikaci s nízkou latencí.
• Edge Computing : Vzestup výpočtů Edge, který přibližuje zpracování ke zdroji dat, se silně spoléhá na vysokorychlostní a spolehlivé konektivitu. SFP jsou zásadní pro připojení datových center a zařízení, což zajišťuje nízkou latenci pro kritické aplikace IoT.
• Průmyslová IoT (IIOT) : V průmyslových nastaveních umožňují robustní a vysokorychlostní moduly SFP nasazení senzorů a zařízení IIOT, což usnadňuje sběr a kontrolu dat v reálném čase pro inteligentní továrny a automatizované systémy.

D. Pokračující miniaturizace a energetická účinnost

Trend směrem k menším formám faktorů a snížená spotřeba energie bude přetrvávat.

• Menší stopy : Zatímco SFP jsou již kompaktní, pohon pro vyšší hustotu portu bude i nadále prosazovat ještě menší návrhy transceiveru, což umožní výrobcům síťových zařízení zabalit více připojení do menšího prostoru.
• Energetická účinnost : Výzkum a vývoj se zaměřují na optimalizaci optických a elektrických komponent v rámci SFPS, aby spotřebovaly menší energii při zachování nebo zvyšování výkonu. To je zásadní pro řízení rozptylu tepla v prostředích s vysokou hustotou a snižování uhlíkové stopy datových center.

Závěrem lze říci, že technologie SFP není zdaleka statická. Je to dynamické pole, které pokračuje v inovacích a posouvá hranice rychlosti, účinnosti a inteligence, aby splňovala neustále rostoucí požadavky našeho vzájemně propojeného světa, od datových center hyperscale po nejvzdálenější dosah 5G a IoT sítí.

Ix. Závěr

A. Rekapitulace důležitosti a všestrannosti SFP

V tomto článku jsme prozkoumali mnohostranný svět modulů SFP, od jejich základní role v moderních sítích po jejich složité anatomie a rozmanité aplikace. Začali jsme tím, že jsme uznali SFPS jako „páteř“ konektivity, umožnění bezproblémové přeměny elektrických signálů na optické pulzy a naopak. Jejich hot-pluggovatelná, kompaktní a všestranná povaha z nich učinila nepostradatelnými komponenty prakticky v každém síťovém prostředí.

Ponořili jsme se do různých typů a kategorizovali jsme je podle rychlosti dat (100Base, 1000Base), vlnovou délkou/vzdáleností (SR, LR, ER, BIDI, CWDM/DWDM) a specializované aplikace (Fibre Channel, SONET/SDH). Evoluce z GBIC na SFP a poté na vyšší rychlostní varianty jako SFP, QSFP a OSFP zdůrazňuje nepřetržitou snahu odvětví pro větší šířku a účinnost pásma. Viděli jsme, jak jsou tyto moduly kritické napříč datovými centry, podnikovými sítěmi, telekomunikacemi, sítěmi úložné oblasti a dokonce i průmyslové nastavení, což poskytuje nezbytná rozhraní pro vysokorychlostní tok dat.

Dále jsme zkoumali klíčové úvahy pro výběr správného SFP, zdůraznění kompatibility, požadavků na síť, environmentální faktory a neocenitelnou roli DDM/DOM pro monitorování. Nakonec jsme pokryli osvědčené postupy pro instalaci, řešení problémů s běžnými problémy a důležitost pečlivého čištění a bezpečnosti laseru.

B. Poslední myšlenky na svou roli ve vyvíjející se síťové krajině

Modul SFP ve svých různých iteracích je více než jen kus hardwaru; Je to důkaz modularity a přizpůsobivosti vyžadované v neustále se zrychlujícím digitálním světě. Její schopnost poskytovat flexibilní, škálovatelné a nákladově efektivní připojení umožnila síťové infrastruktury vyvíjet se bez konstantních a rušivých generálních oprav. Když se díváme na budoucnost, trendy směrem k ještě vyšším rychlostem (800 Gbps a dále s SFP-DD, QSFP-DD, OSFP), integraci pokročilých funkcí, jako je vylepšená diagnostika a zabezpečení a jejich klíčová role při umožnění 5G a IoT sítí, zdůrazňují trvalou relevanci a pokračující inovace v rámci SFP technologie.

Tyto malé, ale silné transceivery budou i nadále jádrem našeho vzájemného propojeného světa a tiše usnadňují masivní toky dat, které napájí vše od cloud computingu po autonomní systémy.

C. Volání k akci/další čtení

Pochopení modulů SFP je základním krokem pro každého, kdo se podílí na návrhu, nasazení nebo údržbě sítě. Chcete -li prohloubit své znalosti, zvažte prozkoumání:

• Konkrétní dokumenty MSA : Pro podrobné technické specifikace.
• Matice kompatibility dodavatele : Zajistit bezproblémovou integraci s vaším stávajícím vybavením.
• Standardy kabeláže z optických vláken : Porozumět nuancím různých typů vláken a jejich dopadu na výkon SFP.
• Vznikající technologie transceiveru : Dávejte pozor na vývoj v 800 g a dále, abyste zůstali před křivkou vývoje sítě.
